Ir a Object Panel
Luego dar a la pestaña New
y se habrá creado el nuevo objeto como obj1
Como vemos, el objeto seleccionado, está en color verde, obj1 , en ese es en el que vamos a trabajar
Nota: Si quisiéramos volver sobre el objeto Taza, entonces tendríamos que hacer click en el nombre Taza, para que se ponga de color verde, y trabajaríamos sobre ella.
Trabajamos en obj1
1.- Apretar
F3 del teclado
Luego
Create
y elegir
< ( Crear línea con 2 puntos)

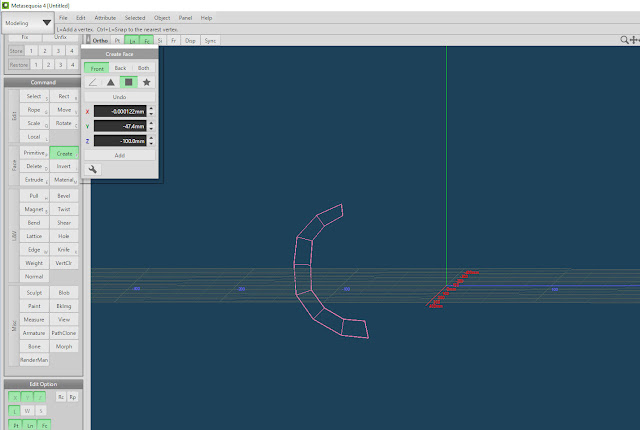

Con el botón izqdo del mouse, ir dando puntos para formar líneas dibujando el asa de la taza. Pon atención que en ningún momento toca la taza el asa que estamos dibujando
Forma una cinta completa con su grosor , y ciérrala completamente, volviendo al punto inicial
Recuerda, para terminar, debes apretar el boton dcho del mouse
Atención, ten la precaución que cada punto corresponda a otro paralelo , o sea que haya la misma cantidad de puntos del lado de afuera como el de adentro del asa.
2.-
Vamos a formar caras.
Para ello elegimos de Create la herrmamienta Cuadrado
Ahora formamos cuadraditos tomando como referencia, los puntos del asa que dbujamos, tiene que ser en orden para que se nos forme correctamente
Vamos haciendo click en cada punto con el boton izdo del mouse
Y volvemos a empezar, elegimos el punto 1 y hacemos click
pasamos al punto 2 y hacemos click
Luego al 3 y hacemos click
y finalmente el 4 y hacemos click y cerramos el cuadrado
Y completamos toda el asa con los demás
Si la movemos ( boton dcho mouse) , vamos a ver que es plana
3.-
Para trabajar con el asa, vamos a quitar de la vista el vaso de la taza. Apretamos F3 del teclado
Vamos a
Object Panel
y donde dice Taza, vemos unos ojos abiertos, le hacemos click
y la taza desaparece de nuestra vista, pero no del trabajo. Si queremos que vuelva a aparecer, volvemos a hacer click ahí en el cuadradito vacío.
4.-
Seleccionar de Command , donde dice Rect , para hacer mas rápido, se puede usar el atajo clickando la R del teclado
Abarcar toda la figura
y queda seleccionada
5.- Debemos dar volumen al asa
En Command, elegimos la opción
Extrude
Hacemos click en una de las caras
y arrastramos sin soltar el botón del mouse hacia afuera, unos milímetros
Para ver cómo nos quedó, movemos la figura usando el boton dcho del mouse
6.-
Seguimos girando la figura con el botón dcho del mouse, hasta que quede del otro lado
Nos damos cuenta que el lado de atrás, no tiene caras, se las creamos , igual que hicimos en el paso 2
NOTA: PARA HACERLO MAS FÁCIL, quitar EL SÍMBOLO Pt de arriba y ponerlo en modo ORTHO
RELLENAR UNA A UNA LAS CARAS
hasta completar
7.-
Con el boton dcho del mouse volvemos a girar, hasta que nos quede casi de frente y seleccionamos
Move
Nota, si no te queda centrado el dibujo, recuerda que si presionamos la ruedita del mouse, lo podemos mover por la pantalla
Vamos a la cara de arriba ( donde ves el punto con las flechas de colores) y le damos a la tecla Supr o Delete del teclado para eliminarla
y quede esa cara vacía
y la de abajo también
8.-
Añadiremos el asa al vaso de la taza.
Apretamos F3 del teclado, si hace falta, apretamos la ruedita del ratón para mover y centrar la imagen
y hacemos click donde dice taza, para que aparezca
veremos que aparecen de nuevo los OJOS donde dice Taza
9.-
Para dar forma redondeada al asa, sabemos que obj1 es el asa, hacemos click con el boton derecho del mouse en él
Cuando se abre la ventana elegir
Patch spline 2
y como opción el número 2
y nos queda así
10.-
Se ve , que el asa está separado del vaso, para modificarlo, usamos
Move
y elegimos las caras y estiramos y vamos modificando en horizontal o vertical , todas, dando forma mas redondeada, etc
https://www.youtube.com/watch?v=-kLHPvcvAjE
